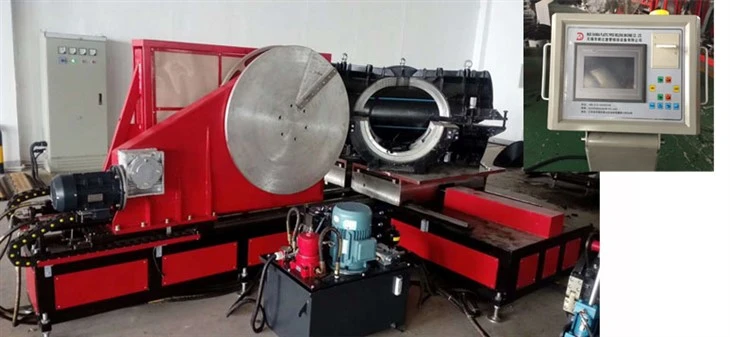

Stroj za zavarivanje toplim taljenjem PE cijevi

Stroj za zavarivanje u radionici za više-plastične spojeve

Predstavljanje proizvoda
Sučeono zavarivanje taljenjem predstavlja jednu od standardnih tehnika spajanja cjevovoda. Ova metoda spajanja eliminira preklapanje ili preklapanje spojnih dijelova, služeći kao temeljna tehnologija obrade plastičnih cjevovodnih sustava. Povezuje dva kraja cijevi u ravnini, zavarenim šavovima-bez procjepa i ne zahtijeva dodatne spojne dijelove, pružajući isplativ-i dugotrajan-integritet spoja.
Spoj-cijevni priključci djeluju kao bitni priključci cjevovoda. Oni služe za promjenu smjera protoka, podešavanje veličine provrta cijevi, stvaranje grana ili zatvaranje priključaka cjevovoda. Nakon spajanja s odgovarajućim cijevima, ovi spojevi omogućuju učinkovit-prijenos tekućih medija na velike udaljenosti.
Zahvaljujući niskim troškovima proizvodnje i fleksibilnom kapacitetu oblikovanja za različite-oblikovane dijelove cjevovoda, fitinzi za sučeono spajanje naširoko su prihvaćeni u radnim tijekovima prefabrikacije u radionicama.

Ključne prednosti proizvoda
- Prilagođeno-napravljeno za proizvodnju PE, PP i PVDF komponenti cijevi uključujući koljena, T-komponente, križne spojeve, kao i 45 stupnjeva i 60 stupnjeva Y-fazonskih ogranaka.
- Savršeno za-opremu kućne radionice za masovnu proizvodnju. Također podržava sekundarnu obradu brizganih kalupa za formiranje bešavnih monolitnih integriranih spojeva.
- Usvaja sve{1}}u-strukturu glavnog okvira; zamjena namjenskih stezaljki za učvršćenje omogućuje brzo prebacivanje između različitih stilova spajanja za svestranu obradu.
- Uklonjiva PTFE neljepljiva grijaća ploča opremljena individualnim sustavom regulacije temperature za preciznu kontrolu topline.
- Električna blanjalica dolazi sa sigurnosnim prekidačem; može raditi samo kada je sigurno zaključan na određenom radnom položaju kako bi se spriječile slučajne ozljede.
- Dizajn s niskim početnim radnim tlakom uparen s vrhunskim brtvenim sklopovima za dosljedno zadržavanje tlaka.
- Dva odvojena neovisna mjerača vremena za praćenje trajanja zagrijavanja i razdoblja hlađenja za standardizirane cikluse zavarivanja.
- Digitalni manometar tlaka omogućuje-visoko{2}}precizno praćenje i podešavanje tlaka u stvarnom{1}}vremenu.
- Linearne klizne tračnice postavljene na grijaću ploču, rezač za podrezivanje i klizna kolica kako bi se jamčilo glatko, postojano klipno kretanje.
- Cijela je jedinica u skladu s EU direktivama o strojevima 98/37/EC i 73/23/EEC.



Tehničke specifikacije

Raspon T-komada: 315mm－630mm

(315mm-355mm-400mm-450mm-500mm-560mm-630mm)

Rasponi križa: 315mm－630mm

(315mm-355mm-400mm-450mm-500mm-560mm-630mm)

Rasponi koljena (n × 11,25 stupnjeva): 315 mm－630 mm

(315mm-355mm-400mm-450mm-500mm-560mm-630mm)

Područja primjene: PE,PP i PVDF

Radni napon: -380V ±10%,50Hz

Ukupna snaga: 29 kW, uključujući: motor alata za blanjanje: 4 kW, grijaću ploču: 22 kW, motor hidrauličke jedinice: 3 kW

Grijaća ploča obložena PTFE-om, regulator temperature visoke točnosti, razlika u površinskoj temperaturi grijaće ploče Manja ili jednaka ±5 stupnjeva; PLC sustav upravljanja;

Temperatura okoline: -10 stupnjeva - 45 stupnjeva

Elektronski mjerač vremena-za grijanje i hlađenje.

Cijeli stroj se sastoji od četiri dijela: osnovni okvir (uključujući: grijaću ploču, alat za blanjanje i hidraulički sustav), koljenaste stezaljke, T-stezaljke i poprečne stezaljke



DVS2207







Stezaljka





Stezaljke u obliku Y-a nisu obavezne

Okovi izrađeni na stroju za spajanje



Izvješće o ispitivanju

Pakiranje i otprema

Drvene kutije
